Сучасні енергетичні мережі вимагають високої точності вимірювань та стійкості до зовнішніх умов. Трансформатори напруги VOL-40.5 – це оптимальне рішення для зовнішньої установки на опорах, розроблене для роботи в умовах агресивного середовища. Вони забезпечують надійне вимірювання міжфазних ланцюгів у мережах середньої напруги, поєднуючи високу продуктивність з довговічністю.
Основні характеристики та переваги

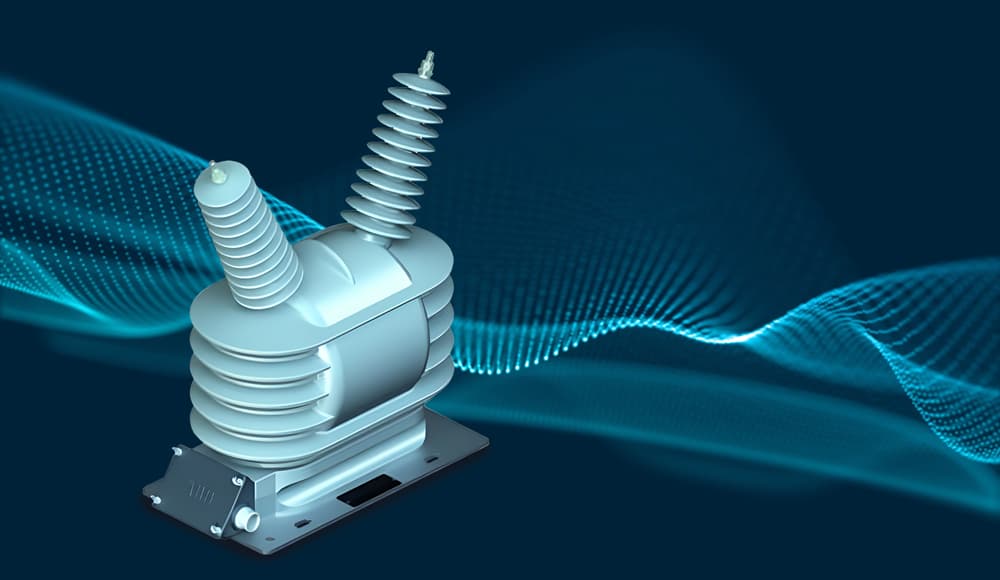

Трансформатори VOL-40.5 виготовлені з використанням інноваційних матеріалів, таких як гідрофобна циклоаліфатична епоксидна смола (HCEP). Цей матеріал забезпечує відмінний захист від впливу дуги, озону та ультрафіолетового випромінювання, що робить їх ідеальними для використання у складних зовнішніх умовах. Крім того, HCEP має гідрофобні властивості, що значно знижує ризик перекриття напруги під час роботи у вологому середовищі.
| Назва параметру | Одиниця виміру | Параметри |
| Максимальна напруга Um (середньоквадратичне значення) | кВ | 40,5 |
| Номінальна напруга промислової частоти, що витримується (діюче значення) | кВ | 95 |
| Номінальна напруга, що витримується, грозового імпульсу (пікова) | кВ | 200 |
| Номінальна частота | Гц | 50 |
| Номінальна первинна напруга Un | кВ | 38 |
| Фактор напруги | l,2xUn/безперервний | |
| Максимум вторинних обмоток | 2 (макс. 2 вторинні обмотки з діапазоном напруги: 100-120 В, інша напруга за запитом) | |
| Номінальна вторинна напруга | В | 230 |
| Максимальна номінальна потужність/клас | ВА/кл | 50/0.2; 100/0,5; 200/1; 500/3, 3P або 6P |
| Потужність з обмеженням температури | ВА | 700 |
| Довжина шляху витоку | мм | 1325 |
| Вага | кг | 70 |
Трансформатори напруги VOL-40.5 характеризуються такими перевагами:
Призначення та сфера застосування
Трансформатори VOL-40.5 призначені для вимірювання міжфазної напруги в мережах до 24 кВ. Вони зазвичай підключаються до ліній за схемою «V» та використовуються як основне рішення для зовнішніх енергетичних систем. Доступні моделі з однією або двома вторинними обмотками, що дозволяє адаптувати їх під конкретні вимоги користувача. Під час роботи один із висновків вторинної обмотки обов’язково має бути заземлений для забезпечення безпечної експлуатації.

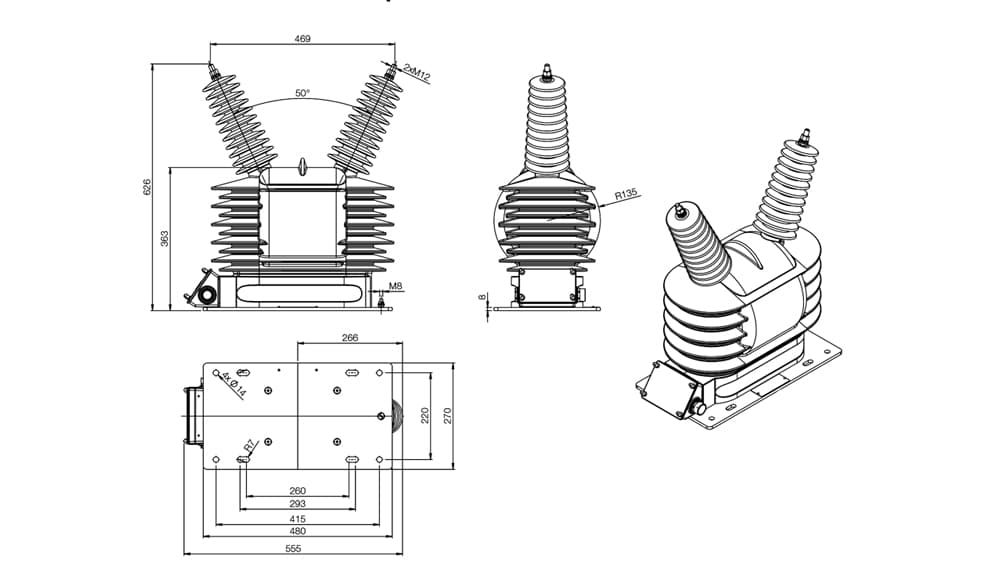

Конструктивні особливості та матеріали
Трансформатори VOL-40.5 мають міцну конструкцію з високою діелектричною ізоляцією. Первинні та вторинні обмотки виготовляються з використанням спеціальних методів намотування, що забезпечує рівномірний розподіл напруги та знижує втрати. Обмотки та сердечник залиті HCEP, що забезпечує чудовий захист від механічних пошкоджень та впливу навколишнього середовища.
Монтаж і підключення
Монтаж трансформаторів VOL-40.5 максимально спрощений завдяки зручній опорній плиті, виготовленій із корозійно-стійкого алюмінію. Розподільна коробка, яка має ступінь захисту IP 54, легко знімається, що полегшує процес встановлення та обслуговування. Вторинні клеми розраховані на підключення проводів перерізом від 2,5 мм² до 6 мм², що забезпечує гнучкість при підключенні. Гальванічне покриття клем забезпечує стійкість до корозії та надійний контакт.
Умови експлуатації та додаткові можливості
Трансформатори VOL-40.5 розраховані на експлуатацію в умовах, де присутні пил, дим, агресивні гази або вологість. Вони можуть бути використані в середовищах з температурою від -40°C до +40°C і висотою до 1000 м над рівнем моря. За необхідності можливе виготовлення спеціальних моделей для роботи в умовах, що виходять за межі стандартних параметрів.
Гарантія та звіти про випробування
Кожен трансформатор проходить ретельні випробування, результати яких зберігаються в електронному вигляді та можуть бути надіслані замовнику. Виробник надає гарантію на 24 місяці з моменту введення в експлуатацію, але не більше 36 місяців з моменту продажу. Гарантія покриває виробничі дефекти за умови дотримання правил транспортування, зберігання та експлуатації.

Трансформатори напруги VOL-40.5 – це ефективне рішення для зовнішніх енергетичних систем. Вони поєднують у собі надійність, довговічність та простоту монтажу, що робить їх оптимальним вибором для спеціалістів, які шукають надійне обладнання для роботи у складних умовах.
Трансформатори струму серії KOLA пропонують ефективне рішення для вимірювання залишкового струму в трифазних електромережах. Завдяки своїй унікальній конструкції, ці трансформатори ідеально підходять для застосування разом із реле захисту від замикань на землю, що робить їх важливим компонентом для підвищення безпеки електричних установок.
Основні параметри
| Назва параметра | Одиниця виміру | Параметри |
| Номінальна напруга | кВ | 0.72 |
| Випробна напруга ізоляції 50 Гц, 1 хв | кВ | 3 (1EC 60044-1) |
| Номінальна частота | Гц | 50 |
| Номінальний первинний струм | А | 50; 100; 200; 300; 2000 |
| Номінальний вторинний струм | А | 1; 2; 5 |
| Клас точності | 10Р10; 0.2 | |
| Номінальний тепловий струм | А | 60; 120; 240; 360; 2400 |
| Короткочасний струм (1 с) | кА | 3; 6; 12; 18; 120 |
| Максимальний струм, що витримується | кА | 7,5; 15; 30; 45; 300 |
| Вторинні клеми | для 6 мм2 кабелі | |
| Робоча температура | °С | -5 — +40 |
Основні переваги трансформаторів струму KOLA
Різноманітні типорозміри: До 497 х 300 мм.
Варіанти із роз’ємним сердечником для зручного монтажу.
Зручність установки: Фіксуються по точках фіксації у корпусі.
Компактні розміри: Висота 90 мм.
Надійні з’єднання: Дві вторинні клеми забезпечують ефективний зв’язок із зовнішніми системами.
Призначення та функціонал
Трансформатори KOLA розроблені для вимірювання суми трифазного струму в кабельних системах. У нормальних умовах ця сума дорівнює нулю, проте при короткому замиканні на землю вона відповідає залишковому струму, який передається на вторинну обмотку. Ці трансформатори широко застосовуються у поєднанні зі статичними реле для захисту від замикань на землю, забезпечуючи надійний контроль за електромережею.
Конструкція і матеріали
Конструкція трансформаторів KOLA передбачає використання тороїдального сердечника, який може бути відкритим, що дозволяє встановлювати трансформатор без розриву кабелю. Дві половинки сердечника фіксуються за допомогою чотирьох болтів, що гарантує точність їхнього положення і стабільність роботи. Вторинна обмотка залита високоякісною смолою, яка має чудові електричні та механічні властивості.
Процес встановлення
Монтаж трансформаторів KOLA виконується з урахуванням специфіки об’єкту. Кільцеві трансформатори легко інтегруються в кабельні системи, тоді як прямокутні типи можна встановити в різноманітних електротехнічних шафах. Під час установки необхідно уникати впливу струмів у захисних оболонках кабелів, а також забезпечити належне заземлення.
Як вибрати відповідний трансформатор KOLA
При виборі трансформатора для реле захисту від замикань на землю варто звернути увагу на розмір вікна і конструкцію сердечника. Кількість витків вторинної обмотки підбирається відповідно до специфіки установки реле та величини струму короткого замикання на землю.
Перевірка правильності роботи реле захисту від коротких замикань легко виконується за допомогою спеціальної обмотки трансформатора, що дозволяє проводити тестування при струмах до 6 А.
Гарантійні умови
Завод-виробник надає гарантію на 24 місяці з моменту введення в експлуатацію, але не більше 36 місяців з дати придбання. Гарантія покриває дефекти, що виникли через виробничі недоліки, однак не поширюється на проблеми, спричинені неправильним транспортуванням, зберіганням або порушенням інструкцій з експлуатації.
Трансформатори струму KOLA є надійним вибором для тих, хто шукає ефективне рішення для вимірювання залишкового струму та захисту електромереж від замикань на землю. Їх гнучкі конструкційні особливості, зручність монтажу та можливість адаптації до різних умов роблять ці пристрої оптимальним вибором для використання у промислових та енергетичних установках.
Завдяки трансформаторам серії KOLA, ви отримаєте високу точність вимірювань, зручність установки та довговічність експлуатації.
Трансформатори струму серії KOLA пропонують ефективне рішення для вимірювання залишкового струму в трифазних електромережах. Завдяки своїй унікальній конструкції, ці трансформатори ідеально підходять для застосування разом із реле захисту від замикань на землю, що робить їх важливим компонентом для підвищення безпеки електричних установок.
Основні параметри
| Назва параметра | Одиниця виміру | Параметри |
| Номінальна напруга | кВ | 0.72 |
| Випробна напруга ізоляції 50 Гц, 1 хв | кВ | 3 (1EC 60044-1) |
| Номінальна частота | Гц | 50 |
| Номінальний первинний струм | А | 50; 100; 200; 1000; 1200; 1800 |
| Номінальний вторинний струм | А | 1; 5 |
| Клас точності | 10Р10; 1 | |
| Номінальний тепловий струм | А | 60; 120; 240; 1200; 1440; 2160 |
| Короткочасний струм (1 с) | кА | 3; 6; 12; 60; 72; 108 |
| Максимальний струм, що витримується | кА | 7,5; 15; 30; 150; 180; 270 |
| Вторинні клеми | для 6 мм2 кабелі | |
| Робоча температура | °С | -5 — +40 |
Основні переваги трансформаторів струму KOLA
Різноманітні типорозміри: Діаметри 100 мм і 180 мм.
Варіанти із роз’ємним сердечником для зручного монтажу.
Зручність установки: Кільцеві трансформатори монтуються за допомогою опорної плити.
Компактні розміри: Висота 85 мм.
Надійні з’єднання:
Дві вторинні клеми забезпечують ефективний зв’язок із зовнішніми системами.
Призначення та функціонал
Трансформатори KOLA розроблені для вимірювання суми трифазного струму в кабельних системах. У нормальних умовах ця сума дорівнює нулю, проте при короткому замиканні на землю вона відповідає залишковому струму, який передається на вторинну обмотку. Ці трансформатори широко застосовуються у поєднанні зі статичними реле для захисту від замикань на землю, забезпечуючи надійний контроль за електромережею.
Конструкція і матеріали
Конструкція трансформаторів KOLA передбачає використання тороїдального сердечника, який може бути відкритим, що дозволяє встановлювати трансформатор без розриву кабелю. Дві половинки сердечника фіксуються за допомогою чотирьох болтів, що гарантує точність їхнього положення і стабільність роботи. Вторинна обмотка залита високоякісною смолою, яка має чудові електричні та механічні властивості.
Процес встановлення
Монтаж трансформаторів KOLA виконується з урахуванням специфіки об’єкту. Кільцеві трансформатори легко інтегруються в кабельні системи, тоді як прямокутні типи можна встановити в різноманітних електротехнічних шафах. Під час установки необхідно уникати впливу струмів у захисних оболонках кабелів, а також забезпечити належне заземлення.
Як вибрати відповідний трансформатор KOLA
При виборі трансформатора для реле захисту від замикань на землю варто звернути увагу на розмір вікна і конструкцію сердечника. Кількість витків вторинної обмотки підбирається відповідно до специфіки установки реле та величини струму короткого замикання на землю.
Перевірка правильності роботи реле захисту від коротких замикань легко виконується за допомогою спеціальної обмотки трансформатора, що дозволяє проводити тестування при струмах до 6 А.
Гарантійні умови
Завод-виробник надає гарантію на 24 місяці з моменту введення в експлуатацію, але не більше 36 місяців з дати придбання. Гарантія покриває дефекти, що виникли через виробничі недоліки, однак не поширюється на проблеми, спричинені неправильним транспортуванням, зберіганням або порушенням інструкцій з експлуатації.
Трансформатори струму KOLA є надійним вибором для тих, хто шукає ефективне рішення для вимірювання залишкового струму та захисту електромереж від замикань на землю. Їх гнучкі конструкційні особливості, зручність монтажу та можливість адаптації до різних умов роблять ці пристрої оптимальним вибором для використання у промислових та енергетичних установках.
Завдяки трансформаторам серії KOLA, ви отримаєте високу точність вимірювань, зручність установки та довговічність експлуатації.
Трансформатори струму типу KOKS 24D11 – це сучасне рішення для перетворення електричного струму в мережах напругою до 20 кВ. Вони відрізняються високою точністю та надійністю, що робить їх ідеальними для використання в енергосистемах та промислових установках змінного струму. Ці трансформатори створені спеціально для передачі вимірювальної інформації та захисту обладнання, забезпечуючи високу стабільність і ефективність роботи.
Основні показники
| Назва параметрів | Одиниця виміру | Параметри |
| Номінальна напруга | кВ | 20 |
| Найбільша робоча напруга | кВ | 24 |
| Номінальна частота змінного струму | Гц | 50 |
| Номінальний первинний струм | А | 500; 600; 750; 800; 1000; 1200; 1250; 1400; 1500; 1600; 1800; 2000; 2500; 2800; 3000; 3150; 3200; 3500; 3600; 4000; 5000; 6000 |
| Номінальний вторинний струм | А | 1 та/або 5 |
| Кількість вторинних обмоток | шт | від 1 до 4 |
| Клас точності обмотки для вимірювань | 0,2; 0,2S; 0,5; 0,5S; 1; 3; 5 | |
| Клас точності обмотки для захисту | 5П; 10Р | |
| Номінальне вторинне навантаження | ВА | 1; 1,5; 2; 2,5; 3; 5; 7,5; 10; 12,5; 15; 17,5; 20; 22,5; 25; 27,5; 30; 35; 40; 45; 50; 60; 75; 100; 125; 150 |
Основні переваги трансформаторів KOKS 24D11
Спеціалізована конструкція: Трансформатори не мають первинного провідника, але оснащені первинною ізоляцією, що дозволяє їх установку безпосередньо над провідником або шиною. Це робить їх оптимальним вибором для генераторних розеток та інших специфічних застосувань.
Гнучкість у налаштуванні: Можливість вибору до 6 вторинних обмоток для KOKS до 17,5 кВ або до 4 обмоток для моделей до 24 кВ, що дозволяє адаптувати обладнання під різні технічні завдання.
Відповідність стандартам: Трансформатори сумісні з більшістю міжнародних стандартів (IEC, ГОСТ, AS, BS, ANSI, VDE, CSN), що гарантує їхню універсальність і відповідність вимогам замовників.
Надійність у використанні: Висока якість виготовлення та використання епоксидного компаунду забезпечують тривалий термін служби та стійкість до впливу навколишнього середовища.
Призначення
Трансформатори KOKS 24D11 призначені для перетворення струму в електричних мережах напругою до 20 кВ. Вони використовуються для передачі сигналів вимірювальних приладів і пристроїв захисту, а також в системах управління змінного струму промислової частоти. Це обладнання оптимально підходить для вбудовування в закриті шинопроводи та комплектні розподільні пристрої.
Опис конструкції та функціональність
Трансформатори KOKS виготовляються з високоякісного епоксидного компаунду, що забезпечує надійну ізоляцію та довговічність. Усі модифікації мають стандартизовані габаритні розміри, що спрощує їх монтаж і інтеграцію в існуючі системи.
Особливістю трансформаторів KOKS є їх однофазна конструкція шинного типу, де функції первинної обмотки виконує шина, встановлена в трансформаторі. Це дозволяє зменшити загальні витрати на установку та експлуатацію, одночасно підвищуючи ефективність роботи системи.
Кількість вторинних обмоток може варіюватися від 1 до 5 (до 10 вторинних висновків), залежно від вимог до точності вимірювання, захисту, струмів короткого замикання та інших технічних параметрів. Це дає можливість налаштувати трансформатор під конкретні задачі замовника, забезпечуючи максимальну ефективність і точність роботи.
Монтаж та експлуатація
Трансформатори можуть монтуватися у будь-якому положенні, що робить їх зручними для встановлення в різних умовах. Для монтажу використовуються стандартні кріплення з гвинтами (М10 або М18 залежно від моделі). Всі з’єднання виконані з дотриманням допустимих моментів затягування, що забезпечує надійність і безпеку під час експлуатації.
Вторинні обмотки захищені клемником із пластмасовою кришкою, яка може бути опломбована, що забезпечує додатковий захист від несанкціонованого доступу. Всі невикористані обмотки під час роботи повинні бути замкнуті накоротко і заземлені, що гарантує безпечну експлуатацію.
Стандарти та відповідність
Трансформатори KOKS виготовляються згідно з міжнародними стандартами IEC, VDE, ANSI, BS, ГОСТ та CSN, що забезпечує їх сумісність із вимогами більшості ринків. Додаткові стандарти можуть бути застосовані на запит замовника.
Трансформатори струму KOKS – це високотехнологічне рішення для систем вимірювання та захисту, що поєднує в собі гнучкість налаштування, високу надійність та відповідність міжнародним стандартам. Вони ідеально підходять для використання в енергетичних і промислових мережах, забезпечуючи стабільну та безпечну роботу обладнання.
Трансформатори струму серії TPO з литою ізоляцією із гідрофобної циклоаліфатичної епоксидної смоли (HCEP) є оптимальним вибором для вимірювальних і захисних задач у зовнішніх умовах. Завдяки інноваційним матеріалам і продуманій конструкції, трансформатори TPO забезпечують високу надійність, довговічність і захист в екстремальних кліматичних умовах.
Ключові переваги TPO
Стійкість до зовнішніх впливів: HCEP ізоляція відзначається високою стійкістю до ультрафіолетового випромінювання, озону та дугових розрядів, що гарантує стабільну роботу навіть в умовах зовнішнього середовища.
Гідрофобні властивості: Поверхня трансформаторів відштовхує вологу, що робить їх ідеальними для використання в середовищах з підвищеною вологістю, забезпечуючи безперебійну роботу в найсуворіших кліматичних умовах.
Багатофункціональність: До чотирьох вторинних обмоток з можливістю налаштування параметрів під різні задачі — вимірювання, захист, або спеціальні випробування.
Основні показники
| Назва параметрів | Одиниця виміру | Параметри |
| Номінальний первинний струми | А | 150 |
| Первинне перемикання струму | А | 600 – 1200 |
| Номінальні вторинні струми | А | 5;1 |
| Номінальна частота | Гц | 50 |
| Рівні ізоляції | кВ | 36/70/170; 38.5/80/180; 40.5/95/200 |
| Номінальний короткочасний тепловий струм [1с] | кА | 100 |
| Максимум. номінальне навантаження/клас | ВА / кл | 3 – 60/0,2;0,2S;0,5;0,5S;1;3;5P;10P |
| Температура навколишнього середовища | °C | -60 — +55 |
| Повторне підключення | первинний чи вторинний | |
Призначення
Трансформатори струму серії TPO (моделі 70.11, 70.12, 71.11, 72.11 та інші) розроблені для електричних мереж напругою до 35 кВ і використовуються як у вимірювальних, так і захисних ланцюгах. Ці трансформатори підходять для роботи на відкритому повітрі в умовах помірно-холодного клімату, що робить їх універсальним рішенням для зовнішніх електроустановок.
Конструктивні особливості та експлуатація
Для захисту від зовнішніх впливів трансформатори відлиті з гідрофобної циклоаліфатичної епоксидної смоли (HCEP), що гарантує їхню механічну стійкість і надійність. HCEP забезпечує чудові характеристики захисту від озону, ультрафіолету та дугових розрядів.
Трансформатори серії TPO можуть мати від однієї до чотирьох вторинних обмоток, які можуть використовуватися для вимірювальних, захисних чи спеціалізованих задач. Заземлення однієї клеми кожної вторинної обмотки забезпечує безпечну експлуатацію.
Комплектація та монтаж
Трансформатори TPO мають міцний корпус, який фіксується за допомогою чотирьох болтів. Для зручності транспортування та монтажу передбачені вушка для підвіски. Вторинні обмотки виведені в клітник із герметичною кришкою, що забезпечує додатковий захист від зовнішніх факторів.
Установка трансформаторів може бути виконана в будь-якому положенні (вертикально, консольно або перевернуто), що надає гнучкість при їх розміщенні. Для підключення передбачено розподільну коробку з кабельним введенням PG21, яка є невід’ємною частиною конструкції.
Підтвердження якості
Трансформатори TPO відповідають вимогам стандарту IEC 61869-2, що гарантує їх високу надійність і точність. Усі результати випробувань зберігаються в електронному вигляді та можуть бути надані на запит клієнта.
Переваги у використанні
Трансформатори струму серії TPO демонструють відмінні результати при експлуатації в умовах з підвищеною комутацією ліній і перенапругами. Інкапсульовані в HCEP, вони забезпечують надійний захист і стабільну роботу навіть у важких умовах, таких як прибережні або забруднені середовища.
Трансформатори серії TPO — це надійне рішення для задач вимірювання і захисту в електромережах з напругою до 35 кВ. Високоякісні матеріали, стійкість до зовнішніх факторів і можливість адаптації під різні вимоги роблять ці трансформатори ідеальним вибором для роботи на відкритому повітрі в будь-яких умовах.
Трансформатори серії TJO, виконані з використанням гідрофобної циклоаліфатичної епоксидної смоли (HCEP), вирізняються високою стійкістю до зовнішніх впливів та надійністю в умовах зовнішньої установки. HCEP не лише забезпечує відмінний захист від дуги, озону та ультрафіолетового випромінювання, але й має високу механічну міцність, що гарантує довговічність і безпеку обладнання навіть у складних експлуатаційних умовах.
Основні переваги трансформаторів TJO
Точність вимірювань: Трансформатори TJO спеціально розроблені для вимірювання фазної напруги та відрізняються високим навантаженням при збереженні необхідного класу точності.
Стійкість до зовнішніх впливів: Гідрофобний матеріал HCEP демонструє чудові результати при роботі у вологих умовах, мінімізуючи можливість утворення дуги і захищаючи обладнання від забруднень.
Оптимальне рішення для вимірювань: Використання технології ResiVolt дозволяє ефективно протистояти швидким перехідним перенапругам (VFTO), які виникають, наприклад, під час роботи інверторів або комутаційних пристроїв.
Призначення та застосування
Трансформатори напруги ТГО 7 серії TJO ідеально підходять для використання в електричних мережах до 35 кВ. Вони застосовуються як для вимірювань, так і в ланцюгах захисту, забезпечуючи надійну роботу в різноманітних умовах, включно з агресивним середовищем і прибережними зонами.
Технічні особливості та конструкція
Трансформатори серії TJO мають одну первинну обмотку, один із контактів якої заземляється під час роботи, а інший ізолюється від землі. Більшість моделей оснащені двома вторинними обмотками: одна використовується для вимірювальних або захисних ланцюгів, друга — для з’єднання за схемою відкритого трикутника у трифазних системах.
Всі клеми вторинних обмоток розміщені в литому герметичному корпусі, що захищає від зовнішніх факторів. Конструкція передбачає зручний монтаж завдяки наявності підвісних петель та болтових з’єднань, що полегшує транспортування і встановлення. Для забезпечення гнучкості застосування можливий варіант виконання з двома напругами первинної обмотки та перемикачем на вторинному боці.
Основні показники
| Опис параметрів | Одиниця виміру | Параметри |
| Номінальна первинна напруга | кВ | 20:√3; 22:√3; 27:√3; 30:√3; 33:√3; 35:√3 |
| Номінальна вторинна напруга | В | 100:√3; 110:√3 |
| Номінальна напруга ланцюга за схемою відкритого трикутника | В | 100:03; 110:03 |
| Номінальна частота | Гц | 50 |
| Найбільша робоча напруга | кВ | 40,5 |
| Випробова напруга промислової частоти, 1 хв. | кВ | 95 |
| Випробувальна напруга грозового імпульсу (пікова) | кВ | 200 |
| Максимальне навантаження/клас точності — вимірювальна обмотка | ВА/кл | 50/0.2; 100/0.5; 150/1 |
| Максимальне навантаження/клас точності — додаткова обмотка | ВА/кл | 200/3P або 6P |
Надійність та відповідність стандартам
Трансформатори серії TJO спроектовані з урахуванням міжнародних стандартів (МЕК, EN, VDE, ANSI, BS, ДСТУ), що підтверджує їхню високу надійність. Інкапсуляція в HCEP забезпечує відмінну роботу навіть у забруднених і вологих середовищах, а збільшена відстань прослизання значно знижує ризик пробою.
Універсальність монтажу
Монтаж трансформаторів TJO може здійснюватись у вертикальному, консольному або перевернутому положенні. Для підвищення надійності рекомендується використовувати пристрої для зняття напруги при підключенні кабелів. Алюмінієва опорна плита сумісна з розмірами інших популярних моделей на ринку, що спрощує інтеграцію обладнання у вже існуючі системи.
Трансформатори серії TJO – це оптимальне рішення для забезпечення стабільної роботи систем електропостачання в складних умовах. Їхня універсальність, стійкість до зовнішніх впливів і надійність роблять їх ідеальним вибором для технічних спеціалістів, які прагнуть отримати надійне обладнання з довгим терміном служби.
Колонкові автоматичні вимикачі серії GL 312 F1/4031 P і GL 312 F3/4031 P від General Electric призначені для зовнішнього встановлення та вирізняються високою надійністю навіть в екстремальних умовах експлуатації. Розроблені спеціально для роботи при низьких температурах (до -60°C з газовою сумішшю та до -40°C з чистим елегазом), вони поєднують в собі передові інженерні рішення, що забезпечують безперебійне функціонування навіть у складних кліматичних умовах і в активних сейсмічних зонах.
Ключові характеристики та компоненти
Ці вимикачі побудовані на основі новітніх технологій, що значно підвищують їхню ефективність і надійність. Однією з важливих особливостей є впровадження системи подвійного руху, яка зменшує енерговитрати на 65% при розмиканні. Додатково, система захисту від підвищеного тиску створює безпечні умови експлуатації для персоналу та підстанцій.
Основні компоненти включають:
Техничні характеристики
| Номінальна напруга | 145 кВ |
| Випробувальна напруга ПГІ (фаза-земля) | 650 кВ |
| Номінальна частота | 50 Гц |
| Номінальний нормальний струм | 3150/4000 А |
| Номінальний струм вимкнення КЗ | 40 кА |
| Номінальний струм ввімкнення (електродинамічна стійкість) | 104 кА |
| Тривалість протікання струму КЗ | 3 с |
| Власний час вимкнення | 28 мс |
| Повний час вимкнення | 1.5 |
| Час ввімкнення | < 70 мс |
| Температура експлуатації (SF6) | -40 °C – +40 °C |
| Температура експлуатації (SF6 + CF4 (У1)) | -45 °C – +40 °C |
| Температура експлуатації (SF6 + CF4 (УХЛ1)) | -55 °C – +40 °C |
| Висота встановлення над рівнем моря | 1000 м |
Проста установка та обслуговування
Перевагою цієї серії є її простота в установці. Вимикачі GL 312 F1/4031 P і GL 312 F3/4031 P постачаються попередньо зібраними, що значно скорочує час введення їх в експлуатацію. Обслуговування також зведене до мінімуму завдяки розширеним інтервалам між технічними оглядами. Окрім цього, конструкція дозволяє розібрати камеру переривника без демонтажу всієї полюсної колони, що суттєво спрощує технічне обслуговування.
Відповідність стандартам і сертифікація
Обладнання GE проходить всебічне тестування відповідно до міжнародних стандартів IEC та ANSI. Усі етапи розробки та виробництва суворо відповідають нормам ISO 9001, ISO 14001 та OHSAS 18001, що підтверджується регулярними аудитами. Це гарантує, що кінцевий продукт відповідає найвищим вимогам якості та надійності.
Переваги для технічних спеціалістів
Вибір вимикачів GL 312 F1/4031 P і GL 312 F3/4031 P від GE – це інвестиція в надійність і довговічність обладнання. Завдяки інноваційним технологіям, ці вимикачі здатні витримувати навіть найскладніші умови експлуатації, що робить їх ідеальним рішенням для підприємств, що прагнуть мінімізувати простої та забезпечити безперервну роботу критичних систем.
Вимикачі GE серії GL 312 F1/4031 P і GL 312 F3/4031 P є оптимальним вибором для підприємств, що потребують надійного, простого в обслуговуванні та високоефективного обладнання для зовнішньої установки.

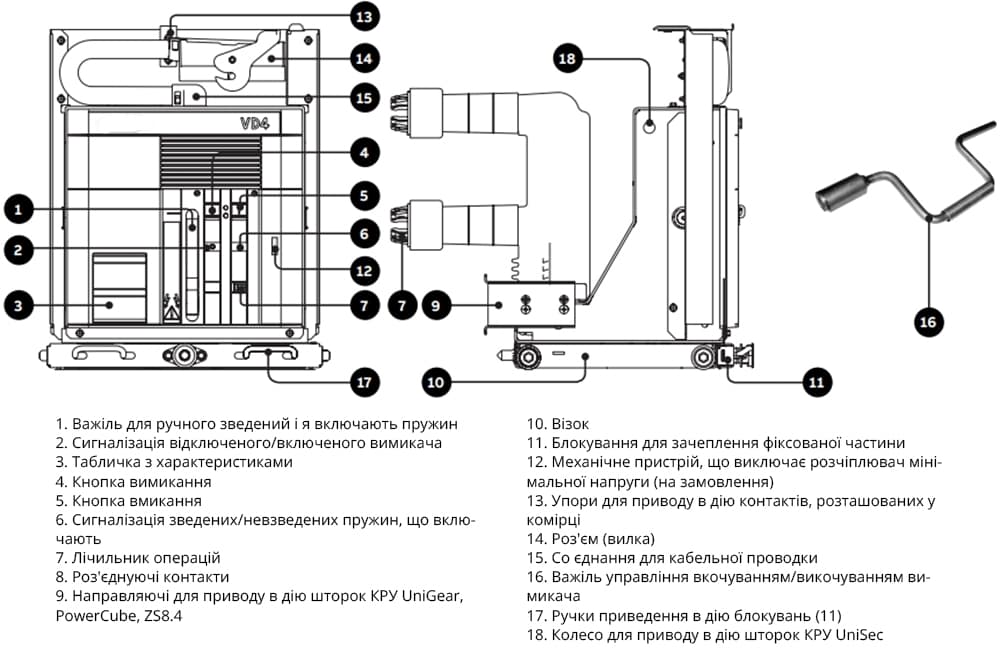

Автоматичні вимикачі серії VD4/P 12.25.25 P275 від ABB є сучасним рішенням для електричних мереж середньої напруги. Вони поєднують передові розробки у вакуумних переривниках та інноваційні підходи до конструювання та виготовлення вимикачів. Це обладнання вирізняється високою стійкістю до ударів, пилу та вологості завдяки спеціальній конструкції, що забезпечує надійний захист переривника.
Основні особливості та переваги. Викочувальні вимикачі для КРУ
Автоматичні вимикачі VD4/P 12.25.25 P275 використовуються у комплектних розподільчих установках (КРУ) з номінальною напругою до 12 кВ, таких як UniGear ZS1, UniSec та PowerCube. Їхня конструкція дозволяє швидко та зручно встановлювати обладнання завдяки візку з ручками для легкого переміщення та спеціальному механізму управління.
Основні характеристики
| Мінімальна напруга | кВ | 12 |
| Номінальна частота | Гц | 50 |
| Номінальний термострум | А | 2500 |
| Змінна здатності та короткочасний струм | кА | 25 |
| Включаюча здатність | кА | 40 |
| Допустимий час короткочасного струму | c | 3 |
| Вага | кг | 105 |
Інтеграція з електричними системами
Вимикачі серії VD4/P мають стандартні роз’єми для підключення електричного обладнання, що робить їх універсальними для різних проєктів. Всі електричні підключення та встановлення аксесуарів виконуються з фронтальної сторони, що полегшує процес монтажу та обслуговування.
Принцип роботи та надійність
Високоефективні вакуумні переривники
Контакти вимикачів VD4/P знаходяться в вакуумній камері, що забезпечує швидке та ефективне гасіння дуги при розмиканні. Завдяки особливій геометрії контактів досягається рівномірне поширення дуги, що мінімізує її вплив на контакти. Це суттєво підвищує довговічність обладнання та знижує ризик пошкоджень навіть при значних струмах короткого замикання.
Технологія управління
Вимикачі оснащені пружинним приводом типу EL, який забезпечує високу швидкість спрацьовування та надійність операцій включення і відключення. Механізм управління спроектований з урахуванням простоти експлуатації та можливості налаштування під конкретні вимоги клієнта.
Сфера застосування
Автоматичні вимикачі VD4/P є оптимальним рішенням для захисту та управління в електричних розподільчих мережах, трансформаторних та розподільних підстанціях, а також у лініях живлення та генераторах. Їх застосовують у багатьох галузях для контролю кабельних і повітряних ліній, двигунів та конденсаторних батарей.
Обслуговування та довговічність
Однією з переваг VD4/P є мінімальні потреби в обслуговуванні. Механізм управління та вакуумні переривники не потребують частих перевірок та ремонтів, що знижує експлуатаційні витрати та підвищує надійність системи загалом. Усі операції з обслуговування виконуються просто та безпечно, з дотриманням вимог безпеки.

Автоматичні вимикачі VD4/P 12.25.25 P275 від ABB є універсальним і надійним рішенням для різних галузей електроенергетики. Їхня проста в експлуатації конструкція, надійні вакуумні переривники та гнучкі можливості налаштування роблять ці вимикачі відмінним вибором для будь-яких умов роботи.
Вакуумний вимикач OVB-VBF 35 кВ розроблений для керування електричними ланцюгами напругою 35 кВ у трифазних мережах змінного струму з ізольованою або частково заземленою нейтраллю. Він забезпечує стабільну роботу мережі в нормальних і аварійних режимах при частоті 50 Гц.
Конструкція і компоненти
Цей вимикач належить до колонкового типу, де комутаційний механізм розташований всередині ізоляційних порцелянових корпусів, наповнених елегазом (sf6) або азотом під тиском. Це рішення мінімізує ризик утворення вологи, забезпечуючи довговічність апарата.
Основні частини вимикача:
Вимикач OVB-VBF 35 кВ відзначається використанням передових рішень ABB:
Експлуатація та обслуговування
Вимикач транспортується в зібраному вигляді, що значно скорочує час монтажу. Модульний дизайн спрощує обслуговування, а сучасні матеріали забезпечують тривалий термін експлуатації. У разі необхідності можливе транспортування окремими частинами.
Тестування та сертифікація
Кожен вимикач проходить комплексні випробування згідно з IЕС 62271-100, включаючи перевірку стійкості конструкції, тестування роботи при різних напругах, а також оцінку швидкості комутації та захисту від стрибання. Ці випробування гарантують відповідність найвищим стандартам якості та надійності.
Основні характеристики
| Колонковий вимикач | OVB-VBF 36 | |||
| Стандарт | IEC 62271-100 | |||
| Номінальна напруга | кВ | 36 | ||
| Напруга изоляції | кВ | 36 | ||
| Випробувальна напруга | кВ/хв | 70(сухий)/70(мокрий) | ||
| Імпульсна напруга | кВ пік | 170 | ||
| Номінальна частота | Гц | 50-60 | ||
| Номінальний струм | А | 1250 | 2000 | 2500 |
| Струм відключення симетричний | кА | 25 | 25 | 31,5 |
| Струм короткого замикання (3s) | кА | 25 | 25 | 31,5 |
| Асиметричний струм вимкнення | (% від постійної складової при t=45мс)кА | 35 | ||
| Струм включення | кА пік | 63 | 63 | 80 |
| Власний час відключення | мс | 45 | ||
| Комутаційна здатність на ємнісних струмах | А | 400 | ||
| Час горіння дуги | мс | 5-15 | ||
| Повний час вимкнення | мс | 50-60 | ||
| Час включення | мс | 75 | ||
| Розміри | З опорами (ВхДхГ) мм | (3090-3840)х900х686 | ||
| Вага | кг | 850/900 | ||
| Абсолютний тиск N2 | кПа для антиконденсації | 150 | ||
| Робоча температура | °С | -25(-40) … +40 | ||
Вакуумний вимикач OVB-VBF 35 кВ – це сучасне рішення для ефективної комутації у складних умовах експлуатації. Завдяки інноваційним технологіям, високій надійності та простоті в обслуговуванні, він є оптимальним вибором для розподільчих мереж і промислових об’єктів.
