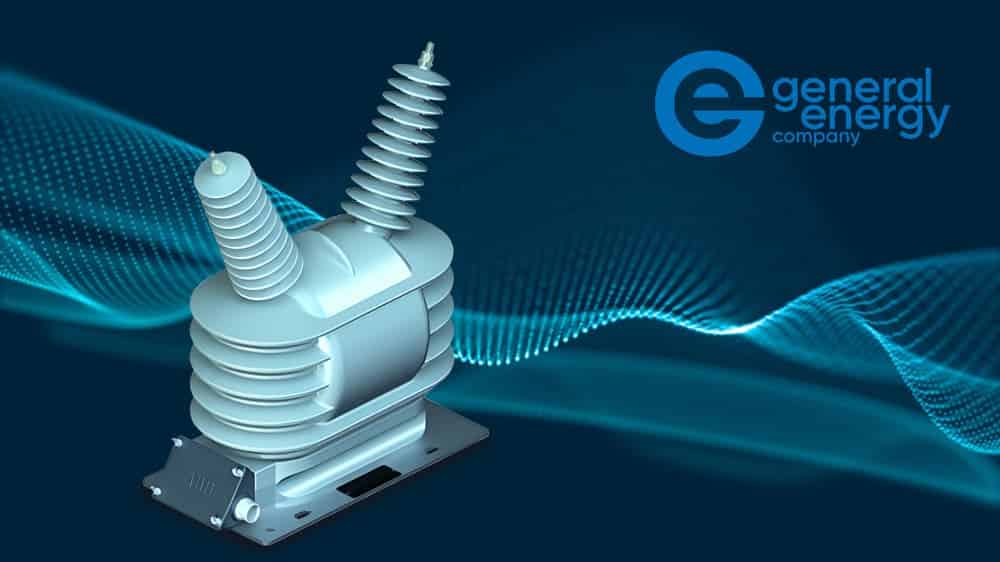

Сучасні енергетичні мережі вимагають високої точності вимірювань та стійкості до зовнішніх умов. Трансформатори напруги VOL-40.5 – це оптимальне рішення для зовнішньої установки на опорах, розроблене для роботи в умовах агресивного середовища. Вони забезпечують надійне вимірювання міжфазних ланцюгів у мережах середньої напруги, поєднуючи високу продуктивність з довговічністю.

Основні характеристики та переваги

Трансформатори VOL-40.5 виготовлені з використанням інноваційних матеріалів, таких як гідрофобна циклоаліфатична епоксидна смола (HCEP). Цей матеріал забезпечує відмінний захист від впливу дуги, озону та ультрафіолетового випромінювання, що робить їх ідеальними для використання у складних зовнішніх умовах. Крім того, HCEP має гідрофобні властивості, що значно знижує ризик перекриття напруги під час роботи у вологому середовищі.

Трансформатори напруги VOL-40.5 характеризуються такими перевагами:

• Висока стійкість до зовнішніх впливів: стійкість до агресивних середовищ та корозії забезпечує тривалий термін служби.
• Зменшена вага: оптимізація конструкції дозволила досягти значного зниження ваги без втрати продуктивності.
• Надійність у важких кліматичних умовах: температура експлуатації від -40°C до +40°C та стійкість до забруднень роблять ці трансформатори універсальними для різних кліматичних зон.

Призначення та сфера застосування

Трансформатори VOL-40.5 призначені для вимірювання міжфазної напруги в мережах до 24 кВ. Вони зазвичай підключаються до ліній за схемою «V» та використовуються як основне рішення для зовнішніх енергетичних систем. Доступні моделі з однією або двома вторинними обмотками, що дозволяє адаптувати їх під конкретні вимоги користувача. Під час роботи один із висновків вторинної обмотки обов’язково має бути заземлений для забезпечення безпечної експлуатації.

Конструктивні особливості та матеріали

Трансформатори VOL-40.5 мають міцну конструкцію з високою діелектричною ізоляцією. Первинні та вторинні обмотки виготовляються з використанням спеціальних методів намотування, що забезпечує рівномірний розподіл напруги та знижує втрати. Обмотки та сердечник залиті HCEP, що забезпечує чудовий захист від механічних пошкоджень та впливу навколишнього середовища.

Монтаж і підключення

Монтаж трансформаторів VOL-40.5 максимально спрощений завдяки зручній опорній плиті, виготовленій із корозійно-стійкого алюмінію. Розподільна коробка, яка має ступінь захисту IP 54, легко знімається, що полегшує процес встановлення та обслуговування. Вторинні клеми розраховані на підключення проводів перерізом від 2,5 мм² до 6 мм², що забезпечує гнучкість при підключенні. Гальванічне покриття клем забезпечує стійкість до корозії та надійний контакт.

Умови експлуатації та додаткові можливості

Трансформатори VOL-40.5 розраховані на експлуатацію в умовах, де присутні пил, дим, агресивні гази або вологість. Вони можуть бути використані в середовищах з температурою від -40°C до +40°C і висотою до 1000 м над рівнем моря. За необхідності можливе виготовлення спеціальних моделей для роботи в умовах, що виходять за межі стандартних параметрів.

Гарантія та звіти про випробування

Кожен трансформатор проходить ретельні випробування, результати яких зберігаються в електронному вигляді та можуть бути надіслані замовнику. Виробник надає гарантію на 24 місяці з моменту введення в експлуатацію, але не більше 36 місяців з моменту продажу. Гарантія покриває виробничі дефекти за умови дотримання правил транспортування, зберігання та експлуатації.

Трансформатори напруги VOL-40.5 – це ефективне рішення для зовнішніх енергетичних систем. Вони поєднують у собі надійність, довговічність та простоту монтажу, що робить їх оптимальним вибором для спеціалістів, які шукають надійне обладнання для роботи у складних умовах.
