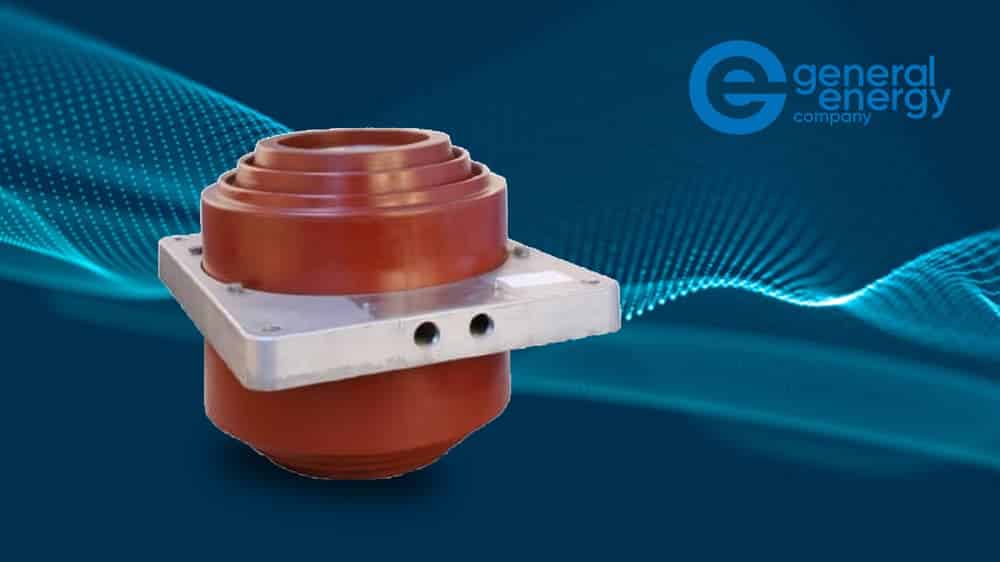

Трансформатори струму типу KOKS 24D11 – це сучасне рішення для перетворення електричного струму в мережах напругою до 20 кВ. Вони відрізняються високою точністю та надійністю, що робить їх ідеальними для використання в енергосистемах та промислових установках змінного струму. Ці трансформатори створені спеціально для передачі вимірювальної інформації та захисту обладнання, забезпечуючи високу стабільність і ефективність роботи.

Основні показники

Основні переваги трансформаторів KOKS 24D11

Спеціалізована конструкція: Трансформатори не мають первинного провідника, але оснащені первинною ізоляцією, що дозволяє їх установку безпосередньо над провідником або шиною. Це робить їх оптимальним вибором для генераторних розеток та інших специфічних застосувань.

Гнучкість у налаштуванні: Можливість вибору до 6 вторинних обмоток для KOKS до 17,5 кВ або до 4 обмоток для моделей до 24 кВ, що дозволяє адаптувати обладнання під різні технічні завдання.

Відповідність стандартам: Трансформатори сумісні з більшістю міжнародних стандартів (IEC, ГОСТ, AS, BS, ANSI, VDE, CSN), що гарантує їхню універсальність і відповідність вимогам замовників.

Надійність у використанні: Висока якість виготовлення та використання епоксидного компаунду забезпечують тривалий термін служби та стійкість до впливу навколишнього середовища.

Призначення

Трансформатори KOKS 24D11 призначені для перетворення струму в електричних мережах напругою до 20 кВ. Вони використовуються для передачі сигналів вимірювальних приладів і пристроїв захисту, а також в системах управління змінного струму промислової частоти. Це обладнання оптимально підходить для вбудовування в закриті шинопроводи та комплектні розподільні пристрої.

Опис конструкції та функціональність

Трансформатори KOKS виготовляються з високоякісного епоксидного компаунду, що забезпечує надійну ізоляцію та довговічність. Усі модифікації мають стандартизовані габаритні розміри, що спрощує їх монтаж і інтеграцію в існуючі системи.

Особливістю трансформаторів KOKS є їх однофазна конструкція шинного типу, де функції первинної обмотки виконує шина, встановлена в трансформаторі. Це дозволяє зменшити загальні витрати на установку та експлуатацію, одночасно підвищуючи ефективність роботи системи.

Кількість вторинних обмоток може варіюватися від 1 до 5 (до 10 вторинних висновків), залежно від вимог до точності вимірювання, захисту, струмів короткого замикання та інших технічних параметрів. Це дає можливість налаштувати трансформатор під конкретні задачі замовника, забезпечуючи максимальну ефективність і точність роботи.

Монтаж та експлуатація

Трансформатори можуть монтуватися у будь-якому положенні, що робить їх зручними для встановлення в різних умовах. Для монтажу використовуються стандартні кріплення з гвинтами (М10 або М18 залежно від моделі). Всі з’єднання виконані з дотриманням допустимих моментів затягування, що забезпечує надійність і безпеку під час експлуатації.

Вторинні обмотки захищені клемником із пластмасовою кришкою, яка може бути опломбована, що забезпечує додатковий захист від несанкціонованого доступу. Всі невикористані обмотки під час роботи повинні бути замкнуті накоротко і заземлені, що гарантує безпечну експлуатацію.

Стандарти та відповідність

Трансформатори KOKS виготовляються згідно з міжнародними стандартами IEC, VDE, ANSI, BS, ГОСТ та CSN, що забезпечує їх сумісність із вимогами більшості ринків. Додаткові стандарти можуть бути застосовані на запит замовника.

Трансформатори струму KOKS – це високотехнологічне рішення для систем вимірювання та захисту, що поєднує в собі гнучкість налаштування, високу надійність та відповідність міжнародним стандартам. Вони ідеально підходять для використання в енергетичних і промислових мережах, забезпечуючи стабільну та безпечну роботу обладнання.
