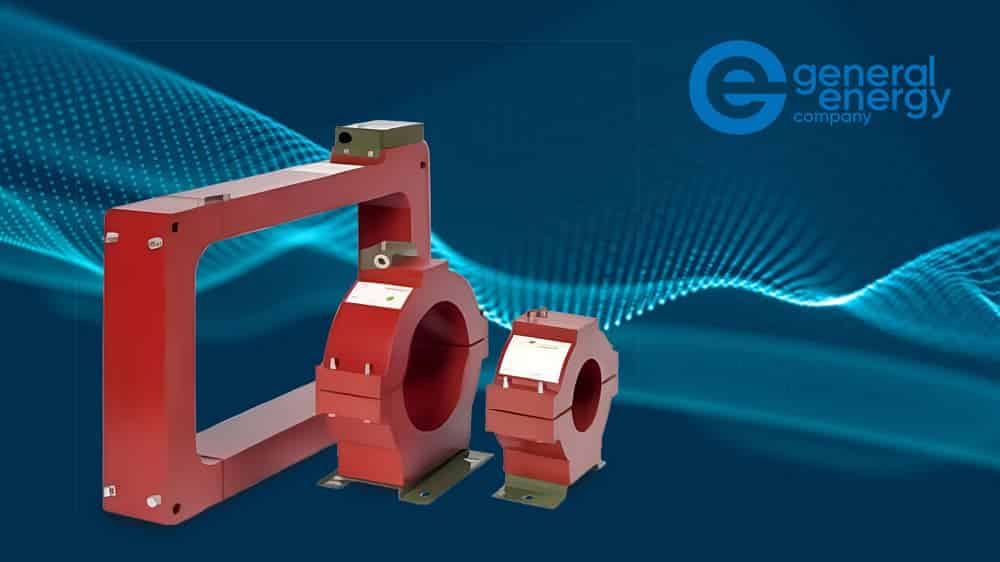

Трансформатори струму серії KOLA пропонують ефективне рішення для вимірювання залишкового струму в трифазних електромережах. Завдяки своїй унікальній конструкції, ці трансформатори ідеально підходять для застосування разом із реле захисту від замикань на землю, що робить їх важливим компонентом для підвищення безпеки електричних установок.

Основні параметри

Основні переваги трансформаторів струму KOLA

Різноманітні типорозміри: Діаметри 100 мм і 180 мм.

Варіанти із роз’ємним сердечником для зручного монтажу.

Зручність установки: Кільцеві трансформатори монтуються за допомогою опорної плити.

Компактні розміри: Висота 85 мм.

Надійні з’єднання:

Дві вторинні клеми забезпечують ефективний зв’язок із зовнішніми системами.

Призначення та функціонал

Трансформатори KOLA розроблені для вимірювання суми трифазного струму в кабельних системах. У нормальних умовах ця сума дорівнює нулю, проте при короткому замиканні на землю вона відповідає залишковому струму, який передається на вторинну обмотку. Ці трансформатори широко застосовуються у поєднанні зі статичними реле для захисту від замикань на землю, забезпечуючи надійний контроль за електромережею.

Конструкція і матеріали

Конструкція трансформаторів KOLA передбачає використання тороїдального сердечника, який може бути відкритим, що дозволяє встановлювати трансформатор без розриву кабелю. Дві половинки сердечника фіксуються за допомогою чотирьох болтів, що гарантує точність їхнього положення і стабільність роботи. Вторинна обмотка залита високоякісною смолою, яка має чудові електричні та механічні властивості.

Процес встановлення

Монтаж трансформаторів KOLA виконується з урахуванням специфіки об’єкту. Кільцеві трансформатори легко інтегруються в кабельні системи, тоді як прямокутні типи можна встановити в різноманітних електротехнічних шафах. Під час установки необхідно уникати впливу струмів у захисних оболонках кабелів, а також забезпечити належне заземлення.

Як вибрати відповідний трансформатор KOLA

При виборі трансформатора для реле захисту від замикань на землю варто звернути увагу на розмір вікна і конструкцію сердечника. Кількість витків вторинної обмотки підбирається відповідно до специфіки установки реле та величини струму короткого замикання на землю.

Перевірка правильності роботи реле захисту від коротких замикань легко виконується за допомогою спеціальної обмотки трансформатора, що дозволяє проводити тестування при струмах до 6 А.

Гарантійні умови

Завод-виробник надає гарантію на 24 місяці з моменту введення в експлуатацію, але не більше 36 місяців з дати придбання. Гарантія покриває дефекти, що виникли через виробничі недоліки, однак не поширюється на проблеми, спричинені неправильним транспортуванням, зберіганням або порушенням інструкцій з експлуатації.

Трансформатори струму KOLA є надійним вибором для тих, хто шукає ефективне рішення для вимірювання залишкового струму та захисту електромереж від замикань на землю. Їх гнучкі конструкційні особливості, зручність монтажу та можливість адаптації до різних умов роблять ці пристрої оптимальним вибором для використання у промислових та енергетичних установках.

Завдяки трансформаторам серії KOLA, ви отримаєте високу точність вимірювань, зручність установки та довговічність експлуатації.
