Современные энергетические сети требуют высокой точности измерений и устойчивости к внешним условиям. Трансформаторы напряжения VOL-40.5 — оптимальное решение для наружной установки на опорах, разработанное для работы в агрессивной среде. Они обеспечивают надёжное измерение межфазных цепей в сетях среднего напряжения, сочетая высокую производительность с долговечностью.

Основные характеристики и преимущества

Трансформаторы VOL-40.5 изготовлены с использованием инновационных материалов, таких как гидрофобная циклоалифатическая эпоксидная смола (HCEP). Этот материал обеспечивает отличную защиту от воздействия дуги, озона и ультрафиолетового излучения, что делает трансформаторы идеальными для эксплуатации в сложных внешних условиях. Кроме того, HCEP обладает гидрофобными свойствами, что значительно снижает риск перекрытия напряжения при работе во влажной среде.

Основные преимущества трансформаторов напряжения VOL-40.5:

• Высокая устойчивость к внешним воздействиям: защита от агрессивных сред и коррозии обеспечивает длительный срок службы.
• Уменьшенный вес: оптимизация конструкции позволила значительно снизить вес без потери производительности.
• Надёжность в суровых климатических условиях: диапазон рабочих температур от -40°C до +40°C и устойчивость к загрязнениям делают эти трансформаторы универсальными для различных климатических зон.

Назначение и сфера применения

Трансформаторы VOL-40.5 предназначены для измерения межфазного напряжения в сетях до 24 кВ. Обычно они подключаются к линиям по схеме «V» и используются как основное решение для внешних энергетических систем. Доступны модели с одной или двумя вторичными обмотками, что позволяет адаптировать их под конкретные требования пользователя. Во время работы один из выводов вторичной обмотки обязательно должен быть заземлён для безопасной эксплуатации.

Конструктивные особенности и материалы

Трансформаторы VOL-40.5 имеют прочную конструкцию с высокой диэлектрической изоляцией. Первичные и вторичные обмотки изготавливаются с использованием специальных методов намотки, что обеспечивает равномерное распределение напряжения и снижает потери. Обмотки и сердечник залиты HCEP, что обеспечивает превосходную защиту от механических повреждений и воздействия окружающей среды.

Монтаж и подключение

Монтаж трансформаторов VOL-40.5 упрощён благодаря удобной опорной плите, изготовленной из коррозионно-стойкого алюминия. Распределительная коробка со степенью защиты IP54 легко снимается, что облегчает процесс установки и обслуживания. Вторичные клеммы рассчитаны на подключение проводов сечением от 2,5 мм² до 6 мм², что обеспечивает гибкость при подключении. Гальваническое покрытие клемм гарантирует устойчивость к коррозии и надёжный контакт.

Условия эксплуатации и дополнительные возможности

Трансформаторы VOL-40.5 предназначены для эксплуатации в условиях, где присутствуют пыль, дым, агрессивные газы или влажность. Они могут быть использованы при температуре от -40°C до +40°C и на высоте до 1000 м над уровнем моря. При необходимости возможно изготовление специальных моделей для работы в условиях, выходящих за пределы стандартных параметров.

Гарантия и отчёты об испытаниях

Каждый трансформатор проходит тщательные испытания, результаты которых сохраняются в электронном виде и могут быть отправлены заказчику. Производитель предоставляет гарантию на 24 месяца с момента ввода в эксплуатацию, но не более 36 месяцев с момента продажи. Гарантия покрывает производственные дефекты при соблюдении правил транспортировки, хранения и эксплуатации.

Трансформаторы напряжения VOL-40.5 — это эффективное решение для внешних энергетических систем. Они сочетают надёжность, долговечность и простоту монтажа, что делает их оптимальным выбором для специалистов, ищущих надёжное оборудование для работы в сложных условиях.

Руководство

Брошюра

Трансформаторы тока серии KOLA предлагают эффективное решение для измерения остаточного тока в трёхфазных электросетях. Благодаря своей уникальной конструкции, эти трансформаторы идеально подходят для применения вместе с реле защиты от замыканий на землю, что делает их важным компонентом для повышения безопасности электрических установок.

Основные параметры

Основные преимущества трансформаторов тока KOLA

Разнообразие типоразмеров: До 497 х 300 мм.

Варианты с разъемным сердечником для удобного монтажа.

Удобство установки: Фиксируются по точкам фиксации в корпусе.

Компактные размеры: Высота 90 мм.

Надежные соединения: Две вторичные клеммы обеспечивают эффективную связь с внешними системами.

Назначение и функционал

Трансформаторы KOLA разработаны для измерения суммы трёхфазного тока в кабельных системах. В нормальных условиях эта сумма равна нулю, однако при замыкании на землю она соответствует остаточному току, который передаётся на вторичную обмотку. Эти трансформаторы широко применяются в сочетании со статическими реле для защиты от замыканий на землю, обеспечивая надёжный контроль за электросетью.

Конструкция и материалы

Конструкция трансформаторов KOLA предусматривает использование тороидального сердечника, который может быть разъёмным, что позволяет устанавливать трансформатор без разрыва кабеля. Две половинки сердечника фиксируются с помощью четырёх болтов, что гарантирует точность их положения и стабильность работы. Вторичная обмотка залита высококачественной смолой, обладающей превосходными электрическими и механическими свойствами.

Процесс установки

Монтаж трансформаторов KOLA выполняется с учётом специфики объекта. Кольцевые трансформаторы легко интегрируются в кабельные системы, а прямоугольные типы можно установить в различных электротехнических шкафах. При установке необходимо избегать воздействия токов в защитных оболочках кабелей, а также обеспечить надлежащее заземление.

Как выбрать подходящий трансформатор KOLA

При выборе трансформатора для реле защиты от замыканий на землю стоит обратить внимание на размер окна и конструкцию сердечника. Количество витков вторичной обмотки подбирается в соответствии со спецификой установки реле и величиной тока замыкания на землю.

Проверка правильности работы реле защиты от замыканий на землю легко выполняется с помощью специальной обмотки трансформатора, позволяющей проводить тестирование при токах до 6 А.

Гарантийные условия

Завод-изготовитель предоставляет гарантию на 24 месяца с момента ввода в эксплуатацию, но не более 36 месяцев с даты приобретения. Гарантия покрывает дефекты, возникшие из-за производственных недостатков, но не распространяется на проблемы, вызванные неправильной транспортировкой, хранением или нарушением инструкций по эксплуатации.

Трансформаторы тока KOLA являются надёжным выбором для тех, кто ищет эффективное решение для измерения остаточного тока и защиты электросетей от замыканий на землю. Их гибкие конструкционные особенности, удобство монтажа и возможность адаптации к различным условиям делают эти устройства оптимальным выбором для использования в промышленных и энергетических установках.

Благодаря трансформаторам серии KOLA вы получите высокую точность измерений, удобство установки и долговечность эксплуатации.

Брошюра

Руководство

Трансформаторы тока серии KOLA предлагают эффективное решение для измерения остаточного тока в трёхфазных электросетях. Благодаря своей уникальной конструкции, эти трансформаторы идеально подходят для применения вместе с реле защиты от замыканий на землю, что делает их важным компонентом для повышения безопасности электрических установок.

Основные параметры

Основные преимущества трансформаторов тока KOLA

Разнообразие типоразмеров: Диаметры 100 мм и 180 мм.

Варианты с разъемным сердечником для удобного монтажа.

Удобство установки: Кольцевые трансформаторы монтируются с помощью опорной плиты.

Компактные размеры: Высота 85 мм.

Надежные соединения: Две вторичные клеммы обеспечивают эффективную связь с внешними системами.

Назначение и функционал

Трансформаторы KOLA разработаны для измерения суммы трёхфазного тока в кабельных системах. В нормальных условиях эта сумма равна нулю, однако при замыкании на землю она соответствует остаточному току, который передаётся на вторичную обмотку. Эти трансформаторы широко применяются в сочетании со статическими реле для защиты от замыканий на землю, обеспечивая надёжный контроль за электросетью.

Конструкция и материалы

Конструкция трансформаторов KOLA предусматривает использование тороидального сердечника, который может быть разъёмным, что позволяет устанавливать трансформатор без разрыва кабеля. Две половинки сердечника фиксируются с помощью четырёх болтов, что гарантирует точность их положения и стабильность работы. Вторичная обмотка залита высококачественной смолой, обладающей превосходными электрическими и механическими свойствами.

Процесс установки

Монтаж трансформаторов KOLA выполняется с учётом специфики объекта. Кольцевые трансформаторы легко интегрируются в кабельные системы, а прямоугольные типы можно установить в различных электротехнических шкафах. При установке необходимо избегать воздействия токов в защитных оболочках кабелей, а также обеспечить надлежащее заземление.

Как выбрать подходящий трансформатор KOLA

При выборе трансформатора для реле защиты от замыканий на землю стоит обратить внимание на размер окна и конструкцию сердечника. Количество витков вторичной обмотки подбирается в соответствии со спецификой установки реле и величиной тока замыкания на землю.

Проверка правильности работы реле защиты от замыканий на землю легко выполняется с помощью специальной обмотки трансформатора, позволяющей проводить тестирование при токах до 6 А.

Гарантийные условия

Завод-изготовитель предоставляет гарантию на 24 месяца с момента ввода в эксплуатацию, но не более 36 месяцев с даты приобретения. Гарантия покрывает дефекты, возникшие из-за производственных недостатков, но не распространяется на проблемы, вызванные неправильной транспортировкой, хранением или нарушением инструкций по эксплуатации.

Трансформаторы тока KOLA являются надёжным выбором для тех, кто ищет эффективное решение для измерения остаточного тока и защиты электросетей от замыканий на землю. Их гибкие конструкционные особенности, удобство монтажа и возможность адаптации к различным условиям делают эти устройства оптимальным выбором для использования в промышленных и энергетических установках.

Благодаря трансформаторам серии KOLA вы получите высокую точность измерений, удобство установки и долговечность эксплуатации.

Брошюра

Руководство

Трансформаторы тока типа KOKS 24D11 — это современное решение для преобразования электрического тока в сетях напряжением до 20 кВ. Они отличаются высокой точностью и надежностью, что делает их идеальными для использования в энергосистемах и промышленных установках переменного тока. Эти трансформаторы разработаны специально для передачи измерительной информации и защиты оборудования, обеспечивая высокую стабильность и эффективность работы.

Основные показатели

Основные преимущества трансформаторов KOKS 24D11

Специализированная конструкция: Трансформаторы не имеют первичного проводника, но оснащены первичной изоляцией, что позволяет устанавливать их непосредственно над проводником или шиной. Это делает их оптимальным выбором для генераторных розеток и других специфических применений.

Гибкость в настройке: Возможность выбора до шести вторичных обмоток для моделей KOKS до 17,5 кВ или до четырёх обмоток для моделей до 24 кВ позволяет адаптировать оборудование под различные технические задачи.

Соответствие стандартам: Трансформаторы совместимы с большинством международных стандартов (IEC, ГОСТ, AS, BS, ANSI, VDE, CSN), что гарантирует их универсальность и соответствие требованиям заказчиков.

Надежность в использовании: Высокое качество изготовления и применение эпоксидного компаунда обеспечивают длительный срок службы и устойчивость к воздействию окружающей среды.

Назначение

Трансформаторы KOKS 24D11 предназначены для преобразования тока в электрических сетях напряжением до 20 кВ. Они используются для передачи сигналов измерительным приборам и устройствам защиты, а также в системах управления переменного тока промышленной частоты. Эти устройства оптимально подходят для встраивания в закрытые шинопроводы и комплектные распределительные устройства.

Описание конструкции и функциональность

Трансформаторы KOKS изготавливаются из высококачественного эпоксидного компаунда, что обеспечивает надежную изоляцию и долговечность. Все модификации имеют стандартизированные габаритные размеры, что упрощает их монтаж и интеграцию в существующие системы.

Особенностью трансформаторов KOKS является их однофазная конструкция шинного типа, где функцию первичной обмотки выполняет шина, установленная в трансформаторе. Это позволяет снизить общие затраты на установку и эксплуатацию, одновременно повышая эффективность работы системы.

Количество вторичных обмоток может варьироваться от одной до пяти (до десяти вторичных выводов), в зависимости от требований к точности измерения, защите, токам короткого замыкания и другим техническим параметрам. Это даёт возможность настроить трансформатор под конкретные задачи заказчика, обеспечивая максимальную эффективность и точность работы.

Монтаж и эксплуатация

Трансформаторы могут монтироваться в любом положении, что делает их удобными для установки в различных условиях. Для монтажа используются стандартные крепления с винтами (М10 или М18 в зависимости от модели). Все соединения выполнены с соблюдением допустимых моментов затяжки, что обеспечивает надежность и безопасность при эксплуатации.

Вторичные обмотки защищены клеммником с пластиковой крышкой, которая может быть опломбирована, что обеспечивает дополнительную защиту от несанкционированного доступа. Все неиспользуемые обмотки во время работы должны быть замкнуты накоротко и заземлены, что гарантирует безопасную эксплуатацию.

Стандарты и соответствие

Трансформаторы KOKS изготавливаются согласно международным стандартам IEC, VDE, ANSI, BS, ГОСТ и CSN, что обеспечивает их совместимость с требованиями большинства рынков. Дополнительные стандарты могут быть применены по запросу заказчика.

Трансформаторы тока KOKS — это высокотехнологичное решение для систем измерения и защиты, сочетающее в себе гибкость настройки, высокую надёжность и соответствие международным стандартам. Они идеально подходят для использования в энергетических и промышленных сетях, обеспечивая стабильную и безопасную работу оборудования.

Руководство

Брошюра

Трансформаторы тока серии TPO с литой изоляцией из гидрофобной циклоалифатической эпоксидной смолы (HCEP) являются оптимальным выбором для измерительных и защитных задач в уличных условиях. Благодаря инновационным материалам и продуманной конструкции, трансформаторы TPO обеспечивают высокую надежность, долговечность и защиту в экстремальных климатических условиях.

Ключевые преимущества TPO

Устойчивость к внешним воздействиям: Изоляция HCEP обладает высокой стойкостью к ультрафиолетовому излучению, озону и дуговым разрядам, что гарантирует стабильную работу даже в условиях внешней среды.

Гидрофобные свойства: Поверхность трансформаторов отталкивает влагу, что делает их идеальными для использования в средах с повышенной влажностью, обеспечивая бесперебойную работу в самых суровых климатических условиях.

Многофункциональность: Возможность установки до четырех вторичных обмоток с настройкой параметров под различные задачи — измерение, защита или специальные испытания.

Основные показатели

Назначение

Трансформаторы тока серии TPO (модели 70.11, 70.12, 71.11, 72.11 и другие) разработаны для работы в электрических сетях с напряжением до 35 кВ и используются как в измерительных, так и в защитных цепях. Эти трансформаторы подходят для эксплуатации на открытом воздухе в условиях умеренно-холодного климата, что делает их универсальным решением для наружных электроустановок.

Конструктивные особенности и эксплуатация

Для защиты от внешних воздействий трансформаторы выполнены из гидрофобной циклоалифатической эпоксидной смолы (HCEP), что обеспечивает их механическую стойкость и надежность. HCEP гарантирует отличные защитные характеристики от озона, ультрафиолета и дуговых разрядов.

Трансформаторы серии TPO могут быть оснащены от одной до четырех вторичных обмоток, которые могут использоваться для измерительных, защитных или специализированных задач. Заземление одной из клемм каждой вторичной обмотки гарантирует безопасную эксплуатацию.

Комплектация и монтаж

Трансформаторы TPO имеют прочный корпус, который фиксируется с помощью четырех болтов. Для удобства транспортировки и монтажа предусмотрены проушины для подвески. Вторичные обмотки размещены в закрытом клетнике с герметичной крышкой, что обеспечивает дополнительную защиту от внешних факторов.

Установка трансформаторов может быть выполнена в любом положении (вертикально, консольно или перевернуто), что придает гибкость при их размещении. Для подключения предусмотрена распределительная коробка с кабельным вводом PG21, которая является неотъемлемой частью конструкции.

Подтверждение качества

Трансформаторы TPO соответствуют требованиям стандарта IEC 61869-2, что гарантирует их высокую надежность и точность. Все результаты испытаний хранятся в электронном виде и могут быть предоставлены по запросу клиента.

Преимущества в использовании

Трансформаторы тока серии TPO демонстрируют отличные результаты при эксплуатации в условиях частых коммутаций линий и перенапряжений. Инкапсулированные в HCEP, они обеспечивают надежную защиту и стабильную работу даже в сложных условиях, таких как прибрежные или загрязненные среды.

Трансформаторы серии TPO — это надежное решение для измерительных и защитных задач в электросетях с напряжением до 35 кВ. Высококачественные материалы, стойкость к внешним факторам и возможность адаптации под различные требования делают эти трансформаторы идеальным выбором для работы на открытом воздухе в любых условиях.

Каталог

Сертификат

Брошюра

Трансформаторы серии TJO, выполненные с использованием гидрофобной циклоалифатической эпоксидной смолы (HCEP), отличаются высокой устойчивостью к внешним воздействиям и надежностью в условиях наружной установки. HCEP не только обеспечивает отличную защиту от дуги, озона и ультрафиолетового излучения, но и обладает высокой механической прочностью, что гарантирует долговечность и безопасность оборудования даже в сложных эксплуатационных условиях.

Основные преимущества трансформаторов TJO

Точность измерений: Трансформаторы TJO специально разработаны для измерения фазного напряжения и обеспечивают высокую нагрузочную способность при сохранении необходимого класса точности.

Устойчивость к внешним воздействиям: Гидрофобный материал HCEP демонстрирует превосходные результаты в условиях повышенной влажности, минимизируя возможность возникновения дуги и защищая оборудование от загрязнений.

Оптимальное решение для измерений: Использование технологии ResiVolt позволяет эффективно противостоять быстрым переходным перенапряжениям (VFTO), которые могут возникать, например, при работе инверторов или коммутационных устройств.

Основные показатели

Назначение и применение

Трансформаторы напряжения ТГО-7 серии TJO идеально подходят для использования в электрических сетях до 35 кВ. Они применяются как для измерений, так и в цепях защиты, обеспечивая надежную работу в разнообразных условиях, включая агрессивную среду и прибрежные зоны.

Технические особенности и конструкция

Трансформаторы серии TJO имеют одну первичную обмотку, один из контактов которой заземляется во время работы, а другой изолирован от земли. Большинство моделей оснащены двумя вторичными обмотками: одна используется для измерительных или защитных цепей, вторая — для соединения по схеме открытого треугольника в трехфазных системах.

Все клеммы вторичных обмоток размещены в литом герметичном корпусе, защищающем от внешних факторов. Конструкция предусматривает удобный монтаж благодаря наличию подвесных петель и болтовых соединений, что облегчает транспортировку и установку. Для обеспечения гибкости применения возможен вариант исполнения с двумя напряжениями первичной обмотки и переключателем на вторичной стороне.

Надежность и соответствие стандартам

Трансформаторы серии TJO спроектированы в соответствии с международными стандартами (МЭК, EN, VDE, ANSI, BS, ДСТУ), что подтверждает их высокую надежность. Инкапсуляция в HCEP обеспечивает отличную работу даже в загрязненных и влажных средах, а увеличенное расстояние проскальзывания значительно снижает риск пробоя.

Универсальность монтажа

Монтаж трансформаторов TJO может осуществляться в вертикальном, консольном или перевернутом положении. Для повышения надежности рекомендуется использовать устройства для снятия напряжения при подключении кабелей. Алюминиевая опорная плита совместима с размерами других популярных моделей на рынке, что упрощает интеграцию оборудования в уже существующие системы.

Трансформаторы серии TJO — это оптимальное решение для обеспечения стабильной работы систем электроснабжения в сложных условиях. Их универсальность, устойчивость к внешним воздействиям и надежность делают их идеальным выбором для технических специалистов, которые стремятся получить надежное оборудование с длительным сроком службы.

Брошюра

Колонковые автоматические выключатели серии GL 312 F1/4031 P и GL 312 F3/4031 P от General Electric предназначены для наружной установки и отличаются высокой надежностью даже в экстремальных условиях эксплуатации. Разработанные специально для работы при низких температурах (до -60°C с газовой смесью и до -40°C с чистым элегазом), они сочетают в себе передовые инженерные решения, обеспечивающие бесперебойное функционирование даже в сложных климатических условиях и в активных сейсмических зонах.

Ключевые характеристики и компоненты

Эти выключатели построены на основе новейших технологий, значительно повышающих их эффективность и надежность. Одной из важных особенностей является внедрение системы двойного движения, которая уменьшает энергозатраты на 65% при размыкании. Дополнительно, система защиты от повышенного давления создает безопасные условия эксплуатации для персонала и подстанций.

Основные компоненты включают:

• Камеру прерывателя с технологией двойного движения и системой самовзрыва, что обеспечивает стабильную работу во время размыкания цепей.
• Систему сброса давления для дополнительной защиты подстанций и персонала в случае аварийных ситуаций.
• Монитор состояния с температурной компенсацией, оснащенный двухступенчатым датчиком и трехцветным циферблатом, что позволяет точно контролировать состояние оборудования.
• Обратные клапаны SF₆ на каждой полюсной стойке, обеспечивающие безопасность работы с элегазом.
• Корпус из алюминия и оцинкованные детали, обеспечивающие долговечность и устойчивость к коррозии.
• Пружинный механизм с внешним индикатором положения, который позволяет быстро оценивать состояние выключателя.

Технические характеристики

Простая установка и обслуживание

Преимуществом этой серии является простота в установке. Выключатели GL 312 F1/4031 P и GL 312 F3/4031 P поставляются предварительно собранными, что значительно сокращает время ввода их в эксплуатацию. Обслуживание также сведено к минимуму благодаря увеличенным интервалам между техническими осмотрами. Кроме того, конструкция позволяет разобрать камеру прерывателя без демонтажа всей полюсной колонны, что существенно упрощает техническое обслуживание.

Соответствие стандартам и сертификация

Оборудование GE проходит всестороннее тестирование в соответствии с международными стандартами IEC и ANSI. Все этапы разработки и производства строго соответствуют нормам ISO 9001, ISO 14001 и OHSAS 18001, что подтверждается регулярными аудитами. Это гарантирует, что конечный продукт соответствует самым высоким требованиям качества и надежности.

Преимущества для технических специалистов

Выбор выключателей GL 312 F1/4031 P и GL 312 F3/4031 P от GE — это инвестиция в надежность и долговечность оборудования. Благодаря инновационным технологиям, эти выключатели способны выдерживать даже самые сложные условия эксплуатации, что делает их идеальным решением для предприятий, стремящихся минимизировать простои и обеспечить непрерывную работу критических систем.

Выключатели GE серии GL 312 F1/4031 P и GL 312 F3/4031 P являются оптимальным выбором для предприятий, нуждающихся в надежном, простом в обслуживании и высокоэффективном оборудовании для наружной установки.

Брошюра

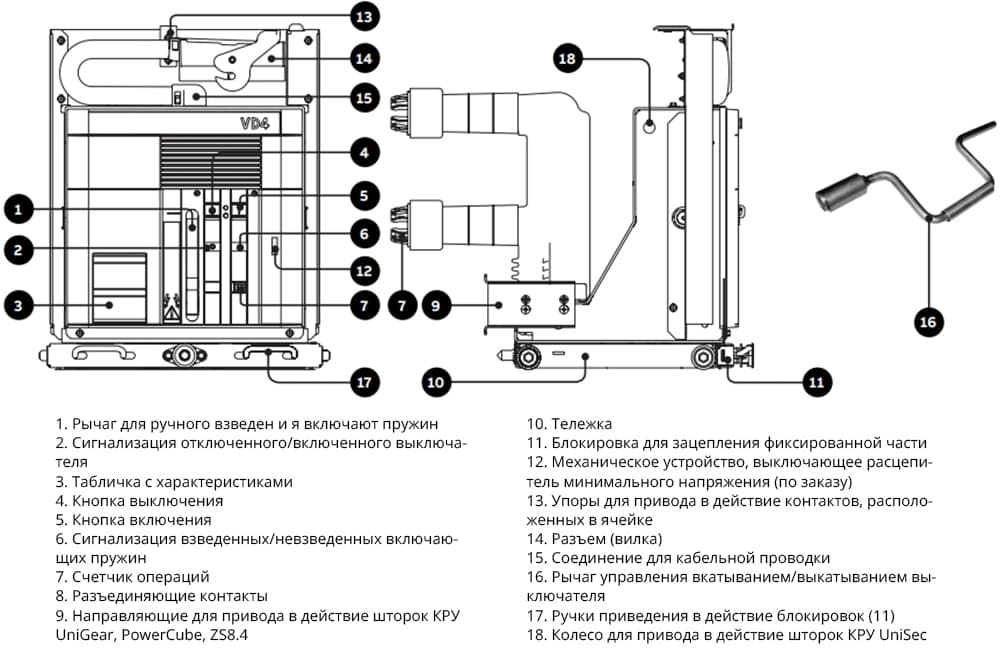

Автоматические выключатели серии VD4/P 12.25.25 P275 от ABB являются современным решением для электрических сетей среднего напряжения. Они сочетают передовые разработки в вакуумных прерывателях и инновационные подходы к конструированию и изготовлению выключателей. Это оборудование отличается высокой устойчивостью к ударам, пыли и влажности благодаря специальной конструкции, обеспечивающей надежную защиту прерывателя.

Основные особенности и преимущества. Выключатели выкатные для КРУ

Автоматические выключатели VD4/P 12.25.25 P275 используются в комплектных распределительных устройствах (КРУ) с номинальным напряжением до 12 кВ, таких как UniGear ZS1, UniSec и PowerCube. Их конструкция позволяет быстро и удобно устанавливать оборудование благодаря тележке с ручками для легкого перемещения и специальному механизму управления.

Основные характеристики

Интеграция с электрическими системами

Выключатели серии VD4/P имеют стандартные разъемы для подключения электрического оборудования, что делает их универсальными для различных проектов. Все электрические подключения и установка аксессуаров выполняются с фронтальной стороны, что облегчает процесс монтажа и обслуживания.

Принцип работы и надежность

Высокоэффективные вакуумные прерыватели
Контакты выключателей VD4/P находятся в вакуумной камере, что обеспечивает быстрое и эффективное гашение дуги при размыкании. Благодаря особой геометрии контактов достигается равномерное распределение дуги, что минимизирует её воздействие на контакты. Это существенно повышает долговечность оборудования и снижает риск повреждений даже при значительных токах короткого замыкания.

Технология управления
Выключатели оснащены пружинным приводом типа EL, который обеспечивает высокую скорость срабатывания и надежность операций включения и отключения. Механизм управления спроектирован с учётом простоты эксплуатации и возможности настройки под конкретные требования клиента.

Сфера применения
Автоматические выключатели VD4/P являются оптимальным решением для защиты и управления в электрических распределительных сетях, трансформаторных и распределительных подстанциях, а также в линиях питания и генераторах. Их применяют во многих отраслях для контроля кабельных и воздушных линий, двигателей и конденсаторных батарей.

Обслуживание и долговечность
Одним из преимуществ VD4/P являются минимальные потребности в обслуживании. Механизм управления и вакуумные прерыватели не требуют частых проверок и ремонтов, что снижает эксплуатационные расходы и повышает надёжность системы в целом. Все операции по обслуживанию выполняются просто и безопасно, с соблюдением требований безопасности.

Автоматические выключатели VD4/P 12.25.25 P275 от ABB являются универсальным и надёжным решением для различных отраслей электроэнергетики. Их простая в эксплуатации конструкция, надёжные вакуумные прерыватели и гибкие возможности настройки делают эти выключатели отличным выбором для любых условий работы.

Каталог

Документация

Руководство

Вакуумный выключатель OVB-VBF 35 кВ разработан для управления электрическими цепями напряжением 35 кВ в трехфазных сетях переменного тока с изолированной или частично заземленной нейтралью. Он обеспечивает стабильную работу сети в нормальных и аварийных режимах при частоте 50 Гц.

Конструкция и компоненты

Этот выключатель относится к колонковому типу, где коммутационный механизм расположен внутри изоляционных фарфоровых корпусов, наполненных элегазом (sf₆) или азотом под давлением. Такое решение минимизирует риск образования влаги и обеспечивает долговечность аппарата.

Основные части выключателя:

• Блок полюсов: включает вакуумную камеру, контакты, изоляционную тягу, размещенную в фарфоровом корпусе, и общий тяговый механизм.
• Шкаф привода: содержит пружинный механизм, защищенный от атмосферных воздействий, и дополнительное оборудование, такое как обогрев, индикаторы положения, механический счетчик, автоматы, реле, блокировки и прочее.
• Стальная рама: прочные угловые опоры, которые могут модифицироваться для монтажа дополнительных элементов, например трансформаторов тока.
  Преимущества и особенности

Выключатель OVB-VBF 35 кВ отличается использованием передовых решений от ABB:

• Вакуумная коммутация обеспечивает высокую надежность и долговечность.
• Соответствует международным стандартам МЭК и классу С2, минимизируя риск повторного пробоя при работе с емкостной нагрузкой.
• Фарфоровые корпуса пригодны для наружного использования и защищают от огня и внешних воздействий.
• Простой и эффективный пружинный механизм требует минимальных затрат на обслуживание.
• Возможность выполнения цикла О-В-О без промежуточной перезарядки.
• Быстрое сжатие пружин двигателем (до 15 секунд).
• Дополнительные контакты (13 НЗ + 13 НР), а также опциональная дополнительная катушка расцепления.

Эксплуатация и обслуживание

Выключатель поставляется в собранном виде, что значительно сокращает время монтажа. Модульная конструкция упрощает обслуживание, а современные материалы обеспечивают длительный срок эксплуатации. При необходимости возможна транспортировка отдельными частями.

Тестирование и сертификация

Каждый выключатель проходит комплексные испытания в соответствии с IEC 62271-100, включая проверку устойчивости конструкции, тестирование работы при различных напряжениях, а также оценку скорости коммутации и защиты от скачков напряжения. Эти испытания гарантируют соответствие самым высоким стандартам качества и надежности.

Основные характеристики

Вакуумный выключатель OVB-VBF 35 кВ — это современное решение для эффективной коммутации в сложных условиях эксплуатации. Благодаря инновационным технологиям, высокой надежности и простоте в обслуживании, он является оптимальным выбором для распределительных сетей и промышленных объектов.

Брошюра

Каталог OVB VBF EL3

Каталог OVB VBF ESH

Руководство
